Băng Tải Lắp Ráp Linh Kiện – Giải Pháp Tổ Chức Dây Chuyền Sản Xuất Hiệu Quả

Trong các nhà máy sản xuất điện tử, cơ khí, thiết bị gia dụng và công nghiệp phụ trợ.

Công đoạn lắp ráp linh kiện thường yêu cầu công nhân thực hiện nhiều thao tác liên tiếp trên cùng một sản phẩm.

Nếu sản phẩm được chuyển bằng phương pháp thủ công.

Việc cấp linh kiện, di chuyển bán thành phẩm và chuyển sản phẩm giữa các vị trí sẽ mất nhiều thời gian.

Băng tải lắp ráp linh kiện giúp tổ chức các công đoạn này thành một quy trình liên tục.

Sản phẩm được đưa đến từng vị trí làm việc theo thứ tự.

Người lao động tập trung vào thao tác lắp ráp thay vì phải mất thời gian vận chuyển sản phẩm.

Băng Tải Lắp Ráp Linh Kiện Là Gì?

Băng tải lắp ráp linh kiện là hệ thống vận chuyển được thiết kế dành cho các dây chuyền lắp ráp sản phẩm.

Trên băng tải có thể bố trí nhiều vị trí làm việc khác nhau.

Mỗi công nhân phụ trách một hoặc một nhóm công đoạn.

Quy trình có thể được tổ chức theo hướng:

• Cấp phôi.
• Lắp ráp linh kiện.
• Kiểm tra bán thành phẩm.
• Lắp ráp hoàn thiện.
• Kiểm tra chất lượng.
• Đóng gói.

Tùy sản phẩm.

Băng tải có thể thiết kế dạng thẳng, hai tầng, vòng kín hoặc kết hợp nhiều tuyến vận chuyển.

Vì Sao Nên Sử Dụng Băng Tải Cho Dây Chuyền Lắp Ráp?

Giảm Thao Tác Vận Chuyển Thủ Công

Công nhân không cần liên tục bê sản phẩm từ vị trí này sang vị trí khác.

Sản phẩm được băng tải đưa đến đúng khu vực thao tác.

Tăng Năng Suất Lắp Ráp

Khi mỗi vị trí được phân chia thành một công đoạn rõ ràng.

Người lao động có thể tập trung vào thao tác của mình.

Quy trình sản xuất trở nên liên tục và dễ kiểm soát hơn.

Kiểm Soát Thứ Tự Sản Xuất

Sản phẩm di chuyển theo một hướng cố định.

Điều này giúp hạn chế tình trạng sản phẩm bị bỏ sót hoặc chuyển nhầm công đoạn.

Tối Ưu Không Gian Nhà Xưởng

Băng tải có thể thiết kế theo chiều dài và mặt bằng thực tế.

Các bàn thao tác được bố trí dọc hai bên hoặc một phía của băng tải.

Dễ Mở Rộng Dây Chuyền

Khi doanh nghiệp tăng sản lượng.

Có thể bổ sung thêm vị trí lắp ráp, kiểm tra hoặc đóng gói vào hệ thống.

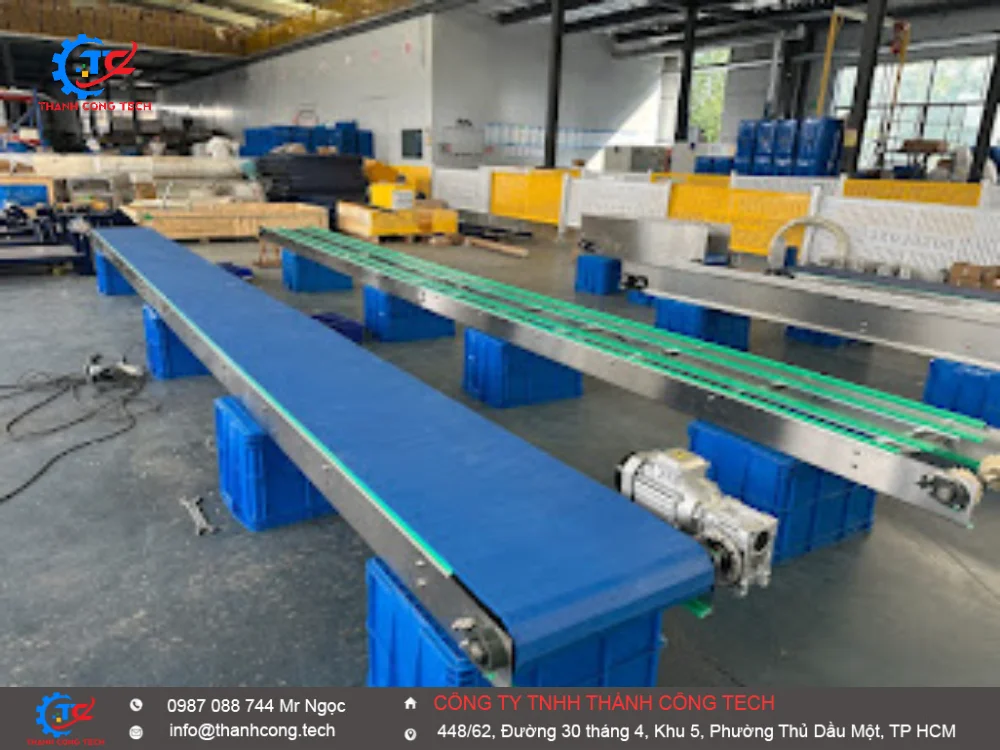

Các Loại Băng Tải Lắp Ráp Linh Kiện Phổ Biến

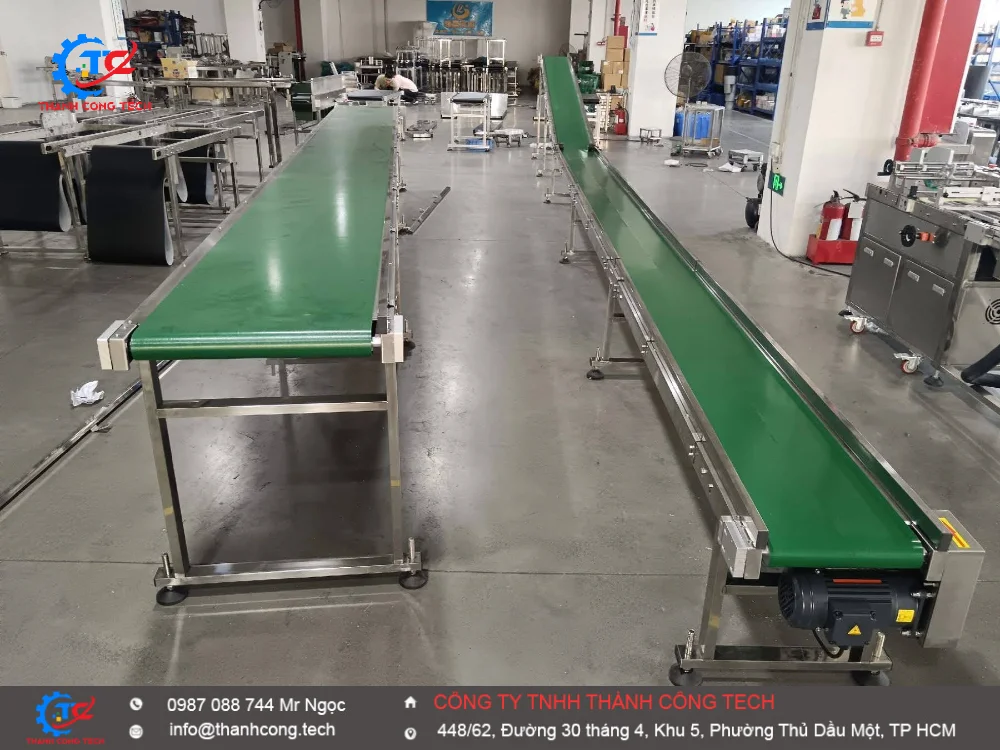

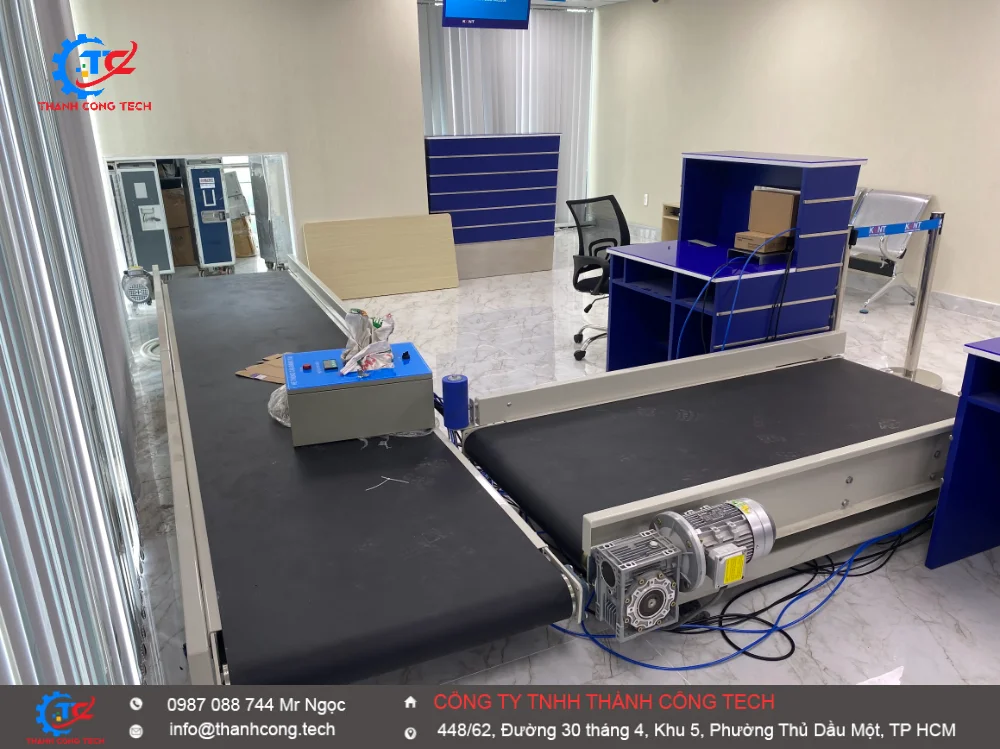

Băng Tải PVC Lắp Ráp

Băng tải PVC có kết cấu đơn giản và phù hợp với nhiều loại sản phẩm nhẹ.

Đây là lựa chọn phổ biến cho các dây chuyền lắp ráp linh kiện điện tử, thiết bị gia dụng và sản phẩm công nghiệp.

Băng Tải PU Lắp Ráp

Băng tải PU phù hợp với những dây chuyền yêu cầu bề mặt sạch và dễ vệ sinh.

Đặc biệt có thể sử dụng trong môi trường sản xuất yêu cầu cao về vệ sinh sản phẩm.

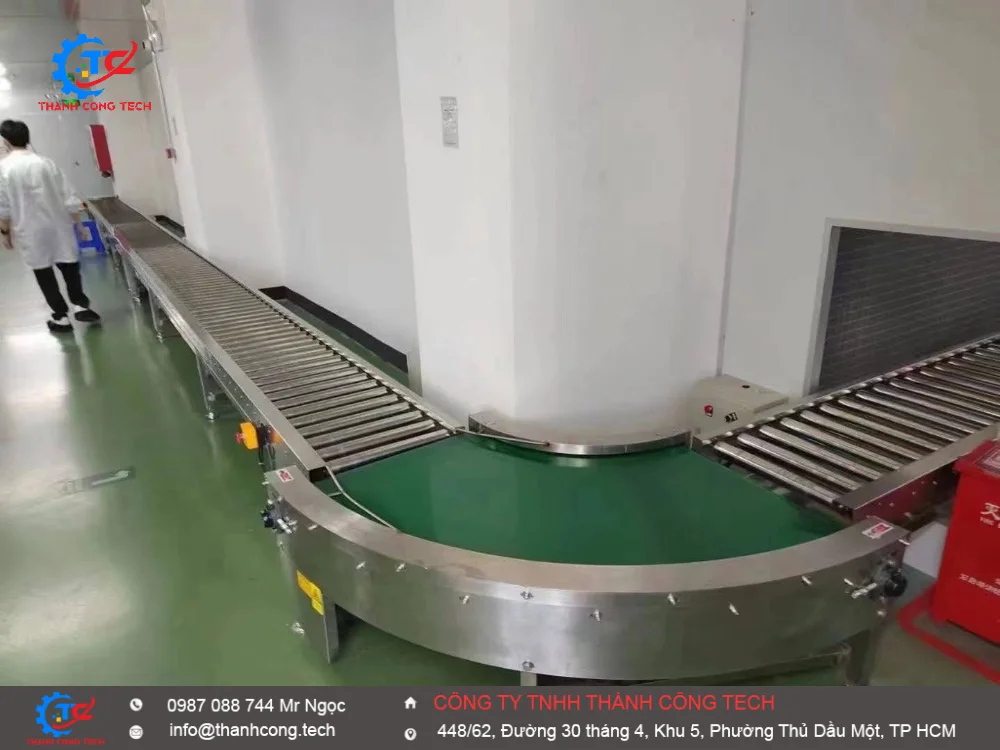

Băng Tải Con Lăn Lắp Ráp

Băng tải con lăn phù hợp với sản phẩm có đáy phẳng, khung sản phẩm hoặc pallet nhỏ.

Có thể sử dụng con lăn tự do hoặc con lăn truyền động.

Băng Tải Hai Tầng

Băng tải hai tầng giúp tận dụng chiều cao nhà xưởng.

Tầng trên có thể vận chuyển sản phẩm.

Tầng dưới có thể dùng để trả khay, thùng hoặc đưa linh kiện về khu vực cấp liệu.

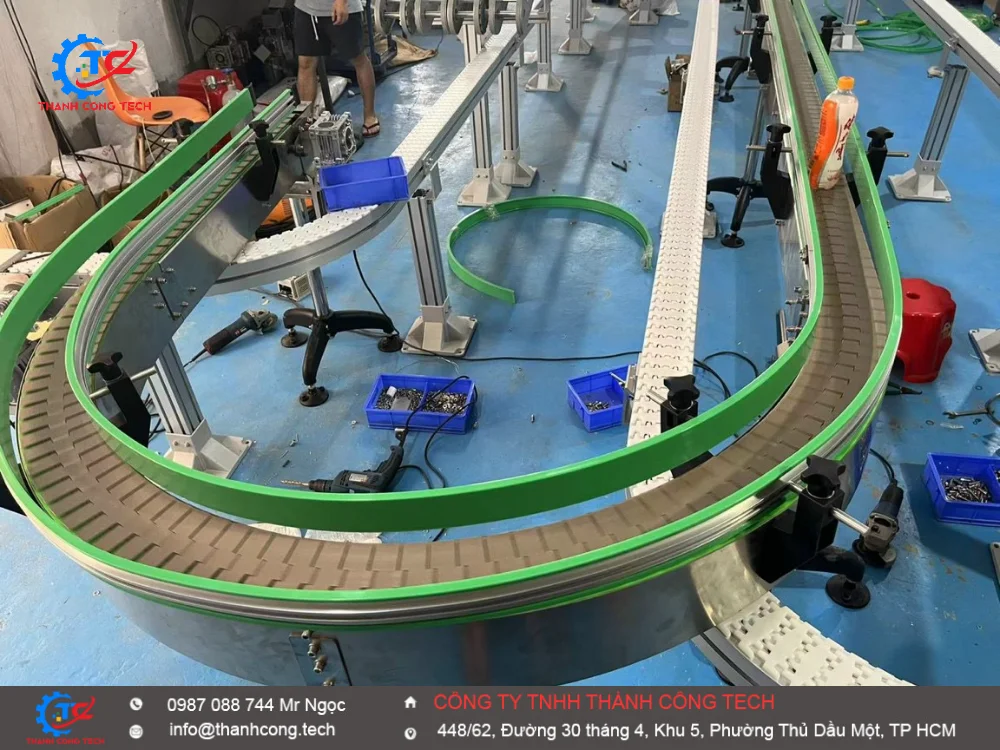

Băng Tải Lắp Ráp Dạng Vòng

Băng tải vòng kín giúp sản phẩm quay lại khu vực đầu dây chuyền sau khi hoàn thành một chu trình.

Giải pháp này phù hợp với dây chuyền có nhiều công đoạn lắp ráp lặp lại.

Băng Tải Lắp Ráp Linh Kiện Điện Tử

Ngành điện tử yêu cầu sản phẩm được xử lý tại nhiều công đoạn khác nhau.

Băng tải có thể sử dụng để vận chuyển:

• Bảng mạch.
• Bo mạch.
• Linh kiện điện tử.
• Vỏ thiết bị.
• Màn hình.
• Cụm linh kiện.
• Sản phẩm bán thành phẩm.

Tùy yêu cầu.

Hệ thống có thể tích hợp bàn thao tác, khay chứa linh kiện, đèn chiếu sáng và các thiết bị kiểm tra tại từng vị trí.

Băng Tải Lắp Ráp Thiết Bị Gia Dụng

Các sản phẩm như quạt điện, máy hút bụi, thiết bị nhà bếp hoặc thiết bị điện gia dụng thường phải trải qua nhiều công đoạn lắp ráp.

Băng tải giúp sản phẩm di chuyển lần lượt qua:

• Lắp vỏ.
• Lắp linh kiện.
• Lắp dây điện.
• Lắp cụm chức năng.
• Siết vít.
• Kiểm tra.
• Đóng gói.

Việc chia nhỏ công đoạn giúp doanh nghiệp dễ bố trí nhân lực và kiểm soát năng suất.

Băng Tải Lắp Ráp Linh Kiện Cơ Khí

Trong ngành cơ khí.

Băng tải có thể vận chuyển chi tiết, cụm linh kiện hoặc bán thành phẩm giữa các vị trí lắp ráp.

Với sản phẩm có tải trọng lớn.

Khung băng tải, động cơ và hệ thống truyền động cần được tính toán theo tải thực tế.

Có thể sử dụng băng tải con lăn, băng tải xích hoặc các loại băng tải chịu tải phù hợp.

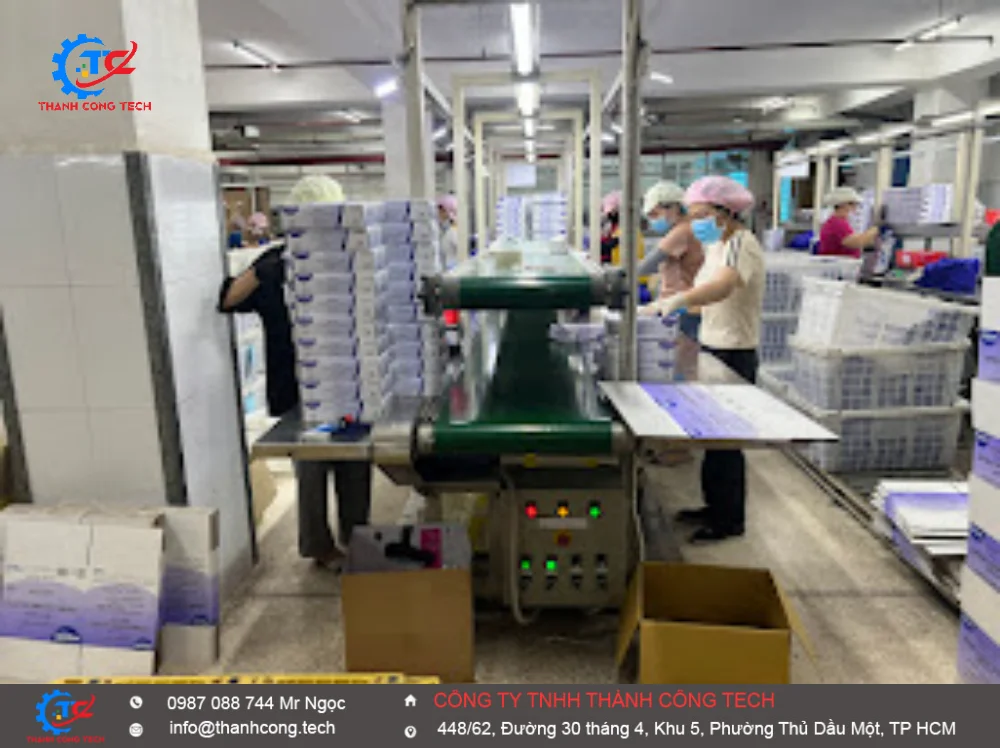

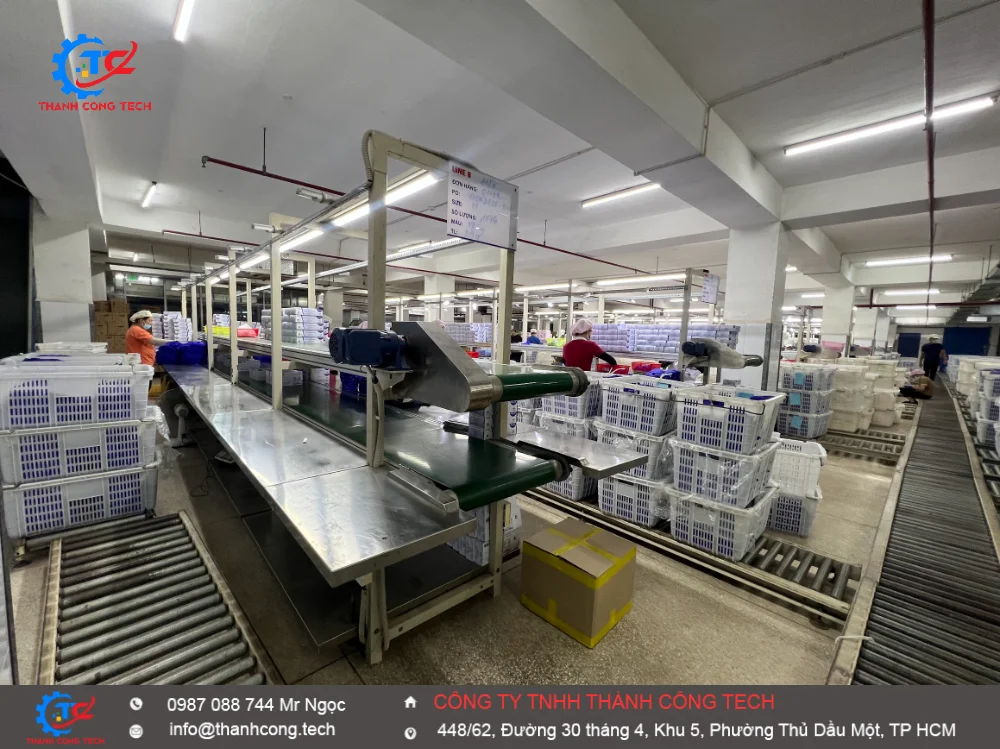

Băng Tải Lắp Ráp Sản Phẩm Trên Bàn Thao Tác

Một cấu hình phổ biến là bố trí băng tải ở giữa và bàn thao tác hai bên.

Công nhân lấy sản phẩm từ băng tải.

Sau đó thực hiện công đoạn được phân công và đưa sản phẩm trở lại dây chuyền.

Bàn thao tác có thể tích hợp:

• Kệ linh kiện.
• Ngăn chứa dụng cụ.
• Đèn chiếu sáng.
• Máy bắt vít.
• Thiết bị kiểm tra.
• Ổ cắm điện.
• Khí nén.

Nhờ đó khu vực làm việc được tổ chức gọn gàng và thuận tiện hơn.

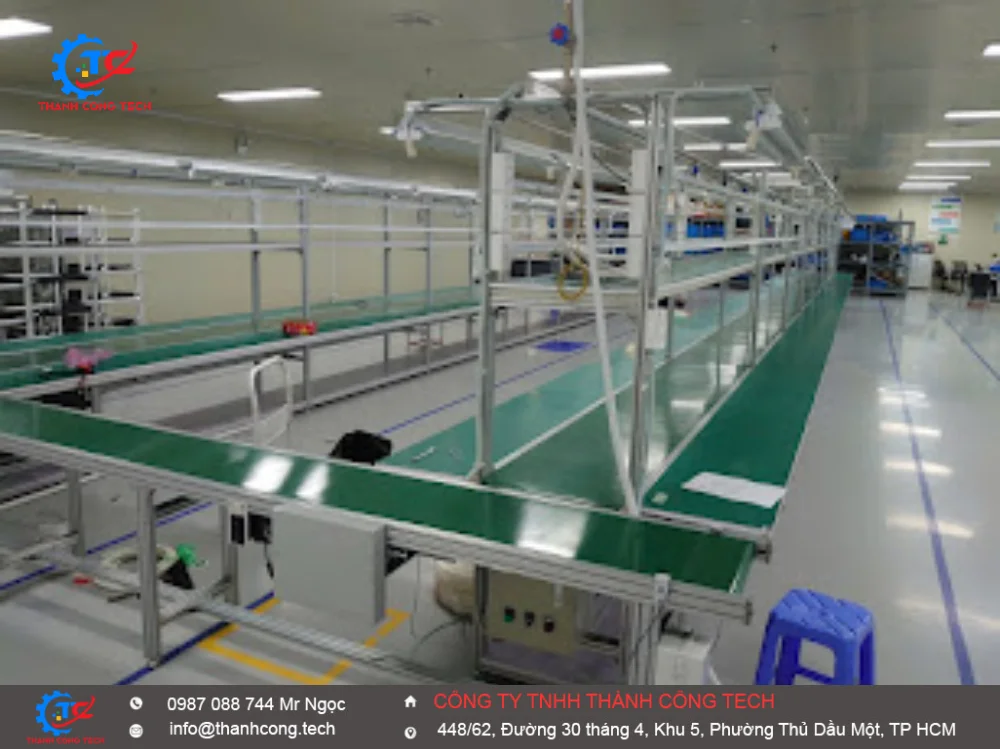

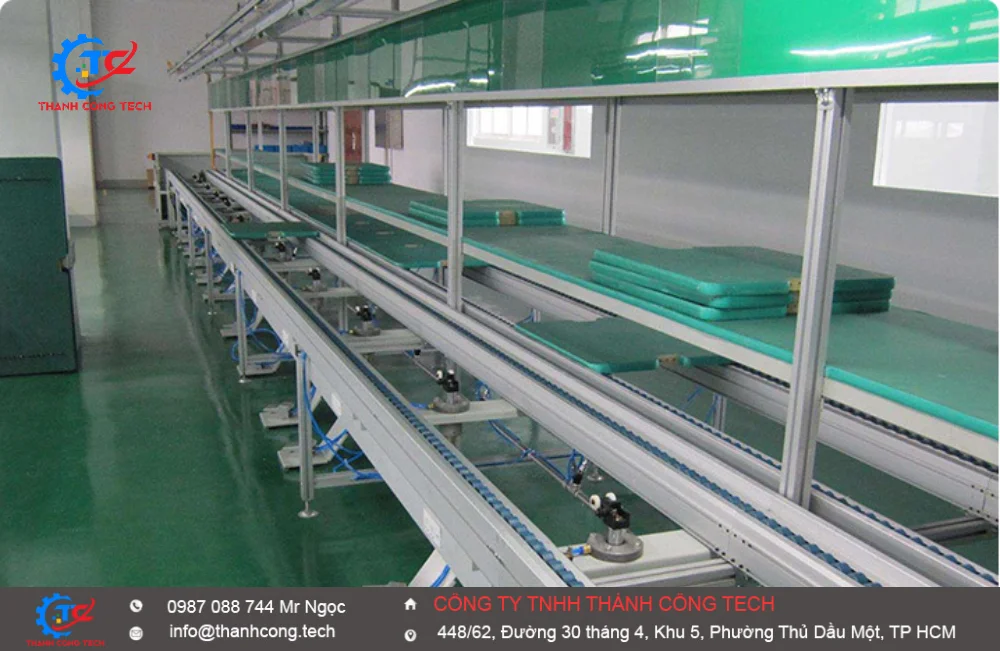

Băng Tải Lắp Ráp Có Bàn Thao Tác Hai Bên

Thiết kế hai bên giúp tận dụng tối đa chiều dài dây chuyền.

Mỗi bên có thể bố trí một nhóm công nhân thực hiện các công đoạn khác nhau.

Ví dụ:

• Bên trái lắp linh kiện.
• Bên phải lắp vỏ.
• Công đoạn tiếp theo thực hiện kiểm tra.
• Cuối dây chuyền chuyển sang đóng gói.

Cách bố trí này phù hợp với những sản phẩm có nhiều công đoạn lắp ráp.

Băng Tải Lắp Ráp Có Khay Định Vị

Đối với linh kiện nhỏ hoặc sản phẩm có hình dạng đặc biệt.

Có thể sử dụng khay định vị trên băng tải.

Khay giúp sản phẩm nằm đúng vị trí khi di chuyển.

Đồng thời giúp công nhân dễ lấy sản phẩm và thực hiện thao tác lắp ráp.

Khoảng cách giữa các khay có thể được thiết kế theo thời gian thao tác của từng công đoạn.

Băng Tải Lắp Ráp Điều Chỉnh Tốc Độ

Mỗi công đoạn có thời gian thao tác khác nhau.

Vì vậy tốc độ băng tải cần được điều chỉnh phù hợp.

Hệ thống có thể tích hợp biến tần để:

• Tăng tốc độ.
• Giảm tốc độ.
• Điều chỉnh theo từng sản phẩm.
• Kiểm soát năng suất dây chuyền.

Việc điều chỉnh tốc độ giúp cân bằng thời gian giữa các công đoạn.

Băng Tải Lắp Ráp Theo Takt Time

Đối với dây chuyền sản xuất chuyên nghiệp.

Takt time là một trong những thông số quan trọng khi thiết kế.

Khoảng cách sản phẩm và tốc độ băng tải cần được tính toán để đáp ứng thời gian chu kỳ sản xuất.

Nếu một công đoạn mất quá nhiều thời gian.

Sản phẩm có thể bị dồn lại phía trước.

Ngược lại.

Nếu băng tải chạy quá nhanh.

Công nhân có thể không theo kịp tốc độ sản xuất.

Do đó tốc độ băng tải cần được xác định dựa trên năng suất thực tế.

Tích Hợp Hệ Thống Điều Khiển Cho Băng Tải Lắp Ráp

Băng tải có thể tích hợp hệ thống điều khiển tập trung.

Các thiết bị thường sử dụng gồm:

• PLC.
• Biến tần.
• Cảm biến quang.
• Cảm biến tiệm cận.
• Nút nhấn.
• Nút dừng khẩn cấp.
• Đèn báo.

Cảm biến có thể phát hiện sản phẩm và điều khiển băng tải tự động theo từng công đoạn.

Băng Tải Lắp Ráp Kết Hợp Kiểm Tra Sản Phẩm

Sau khi lắp ráp.

Sản phẩm có thể được đưa qua các vị trí kiểm tra ngay trên dây chuyền.

Hệ thống có thể kết hợp:

• Thiết bị đo điện.
• Thiết bị kiểm tra kích thước.
• Camera kiểm tra ngoại quan.
• Thiết bị kiểm tra chức năng.
• Máy quét mã.

Sản phẩm đạt yêu cầu tiếp tục đi đến công đoạn sau.

Sản phẩm lỗi có thể được chuyển sang khu vực xử lý riêng.

Băng Tải Lắp Ráp Kết Hợp Robot

Khi doanh nghiệp muốn tự động hóa sâu hơn.

Băng tải có thể kết nối với robot công nghiệp hoặc robot cộng tác.

Robot có thể thực hiện:

• Gắp linh kiện.
• Đặt sản phẩm.
• Bắt vít.
• Dán nhãn.
• Kiểm tra.
• Đóng gói.

Băng tải đóng vai trò vận chuyển sản phẩm giữa các thiết bị tự động.

Những Yếu Tố Cần Tính Toán Khi Thiết Kế Băng Tải Lắp Ráp

Kích Thước Sản Phẩm

Kích thước sản phẩm quyết định chiều rộng băng tải và khoảng cách giữa các sản phẩm.

Trọng Lượng Sản Phẩm

Tải trọng ảnh hưởng đến kết cấu khung, động cơ và hệ thống truyền động.

Số Lượng Công Đoạn

Số công đoạn quyết định chiều dài dây chuyền và số lượng vị trí thao tác.

Thời Gian Thao Tác

Thời gian thực hiện từng công đoạn là cơ sở để tính toán tốc độ băng tải và cân bằng dây chuyền.

Chiều Cao Làm Việc

Chiều cao băng tải cần phù hợp với tư thế làm việc của công nhân.

Đối với dây chuyền có nhiều người vận hành.

Cần thiết kế vị trí thao tác thuận tiện và hạn chế tư thế làm việc không phù hợp.

Điều Kiện Môi Trường

Nếu dây chuyền làm việc trong môi trường có bụi, dầu, nhiệt độ cao hoặc yêu cầu vệ sinh đặc biệt.

Vật liệu và cấu hình băng tải cần được lựa chọn tương ứng.

Quy Trình Thiết Kế Băng Tải Lắp Ráp Linh Kiện Tại Thành Công Tech

Khảo Sát Quy Trình Sản Xuất

Đội ngũ kỹ thuật tìm hiểu toàn bộ quy trình lắp ráp hiện tại.

Các thông tin cần xác định gồm:

• Số lượng công đoạn.
• Thời gian thao tác.
• Năng suất mục tiêu.
• Số lượng công nhân.
• Kích thước sản phẩm.
• Trọng lượng sản phẩm.

Thiết Kế Layout Dây Chuyền

Dựa trên mặt bằng thực tế.

Thành Công Tech bố trí vị trí băng tải, bàn thao tác, kệ linh kiện và các thiết bị phụ trợ.

Mục tiêu là tạo ra luồng sản xuất thuận tiện và hạn chế thao tác thừa.

Tính Toán Tốc Độ Băng Tải

Tốc độ được tính toán dựa trên năng suất, thời gian thao tác và khoảng cách giữa các sản phẩm.

Thiết Kế Cơ Khí

Khung băng tải, dây băng, con lăn, tang dẫn động và các bàn thao tác được thiết kế theo điều kiện sử dụng thực tế.

Tích Hợp Điều Khiển

Hệ thống điều khiển được thiết kế theo mức độ tự động hóa mà doanh nghiệp yêu cầu.

Chạy Thử Dây Chuyền

Trước khi bàn giao.

Toàn bộ hệ thống được chạy thử với sản phẩm thực tế.

Các công đoạn được kiểm tra về tốc độ, độ ổn định và khả năng phối hợp giữa các vị trí.

Băng Tải Lắp Ráp Linh Kiện Theo Yêu Cầu

Mỗi sản phẩm có quy trình lắp ráp khác nhau.

Vì vậy không nên áp dụng một cấu hình băng tải cố định cho mọi nhà máy.

Thành Công Tech có thể thiết kế hệ thống theo:

• Kích thước sản phẩm.
• Trọng lượng sản phẩm.
• Số lượng công đoạn.
• Số lượng nhân công.
• Năng suất mục tiêu.
• Tốc độ vận chuyển.
• Chiều dài dây chuyền.
• Chiều cao bàn thao tác.
• Không gian nhà xưởng.
• Mức độ tự động hóa.

Hệ thống có thể thiết kế mới hoặc cải tiến từ dây chuyền đang vận hành.

Ưu Điểm Khi Đặt Thiết Kế Băng Tải Tại Thành Công Tech

Thiết Kế Dựa Trên Quy Trình Thực Tế

Chúng tôi không chỉ thiết kế một chiếc băng tải để vận chuyển sản phẩm.

Mục tiêu là xây dựng cả luồng sản xuất phù hợp với cách doanh nghiệp đang vận hành.

Gia Công Trực Tiếp Tại Xưởng

Các kết cấu cơ khí được gia công trực tiếp tại xưởng.

Giúp kiểm soát chất lượng và tiến độ sản xuất.

Dễ Cải Tiến Khi Tăng Sản Lượng

Khi doanh nghiệp tăng sản lượng.

Có thể bổ sung thêm vị trí thao tác, kéo dài băng tải hoặc tích hợp thêm thiết bị tự động.

Hỗ Trợ Trong Quá Trình Vận Hành

Đội ngũ kỹ thuật hỗ trợ:

• Lắp đặt.
• Chạy thử.
• Đào tạo vận hành.
• Bảo trì.
• Cải tiến.
• Nâng cấp dây chuyền.

Liên Hệ Tư Vấn Băng Tải Lắp Ráp Linh Kiện

Nếu doanh nghiệp đang cần xây dựng hoặc cải tiến dây chuyền lắp ráp linh kiện.

Thành Công Tech có thể khảo sát quy trình thực tế và tư vấn phương án băng tải phù hợp.

• Khảo sát mặt bằng.
• Phân tích quy trình lắp ráp.
• Thiết kế layout dây chuyền.
• Tư vấn loại băng tải.
• Thiết kế bản vẽ kỹ thuật.
• Gia công tại xưởng.
• Lắp đặt.
• Tích hợp điều khiển.
• Chạy thử.
• Bảo hành và hỗ trợ kỹ thuật.

Băng tải lắp ráp linh kiện giúp doanh nghiệp tổ chức dây chuyền khoa học hơn, giảm thao tác vận chuyển thủ công, tăng năng suất và tạo nền tảng để từng bước tự động hóa quá trình sản xuất.
